Самодельный минитрактор снегоуборщик на гусеничном ходу: инструкция по сборке и обзор конструкции

Подробное руководство по созданию гусеничного минитрактора — снегоуборщика своими руками. Двигатель Lifan 20 л.с., КПП ВАЗ-2109. Фотографии, чертежи, ответы на вопросы.

Зима — это не только красота, но и серьезное испытание для владельцев частных домов и загородных участков. Сугробы, ледяные накаты, необходимость расчищать подъездные пути и тротуары — все это требует не только времени, но и серьезной техники. Покупка заводского мини-трактора или снегоуборщика часто становится неподъемной тратой. Именно поэтому самодельные машины, созданные народными умельцами, пользуются такой популярностью.

В этой статье мы подробно рассмотрим уникальный проект — самодельный мини-трактор-снегоуборщик на гусеничном ходу. Эта мощная, компактная и маневренная машина, собранная из доступных компонентов, является идеальным решением для эффективной уборки снега и выполнения других хозяйственных работ. Мы изучим его конструкцию, приведем пошаговый план сборки и поделимся лайфхаками по его эксплуатации.

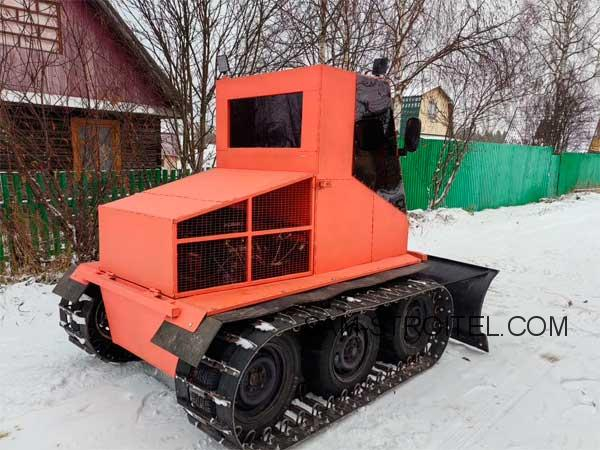

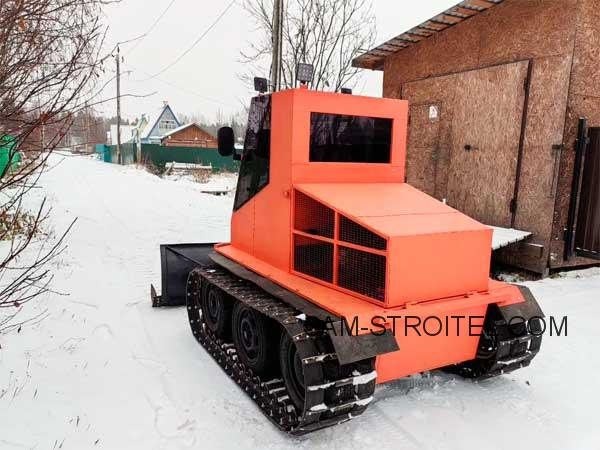

🛠️ Конструктивные Особенности Самодельного Гусеничного Минитрактора

Содержание статьи:

1 🛠️ Конструктивные Особенности Самодельного Гусеничного Минитрактора

Главной задачей при проектировании было создание надежной, проходимой и легко обслуживаемой машины. Взглянем на ключевые узлы и агрегаты, которые обеспечивают его работоспособность.

Силовая Установка и Трансмиссия

Компонент	Используемая Деталь	Ключевые Характеристики	SEO-Фраза
Двигатель	Lifan 20 л.с. (бензиновый)	Высокая мощность, надежность, доступность запчастей.	Мощный двигатель Lifan 20 л.с.
Коробка Передач	КПП ВАЗ-2109	Проверенная временем, компактная, обеспечивает реверс.	КПП ВАЗ-2109 для минитрактора
Рама	Профильная труба (толстостенная)	Обеспечивает жесткость и устойчивость конструкции.	Рама из профильной трубы
Ходовая Часть	Гусеничный ход	Отличная проходимость в снегу и на пересеченной местности.	Самодельный гусеничный минитрактор
Поворотный Механизм	Дифференциальный поворот	Высокая маневренность на ограниченных площадях.	Дифференциальный поворот своими руками
Тормозная Система	Два суппорта на сторону (от ВАЗ)	Независимое торможение для поворота и остановки.	Тормозные суппорта ВАЗ

Система Управления и Навесное Оборудование

Кабина: Для защиты оператора от снега, ветра и осадков предусмотрена закрытая, но откидная кабина.

Навесное Оборудование: Основной инструмент — снегоуборочный отвал.

Привод Отвала: Подъем и опускание отвала осуществляется с помощью электрической лебёдки. Это обеспечивает точное позиционирование и легкость управления.

⚙️ Пошаговый План Сборки: Как Сделать Мини-Трактор Своими Руками

Создание такого сложного агрегата требует инженерного подхода. Вот основные этапы, которые позволят вам собрать гусеничный мини-трактор снегоуборщик на базе запчастей ВАЗ.

Этап 1: Сварка Рамы и Ходовой Части

Материал: Начните с нарезки профильной трубы (например, 60х40 мм или 80х40 мм) по заранее подготовленным чертежам.
Сварка: Сварите несущую раму. Учтите места крепления двигателя, КПП и осей.
Гусеничный Модуль: Изготовьте балансиры и кронштейны для опорных катков.
Привод: Установите ведущие звездочки. Особенностью является применение двух суппортов на сторону. Эти суппорта служат не только для остановки, но и для реализации дифференциального поворота: притормаживание одной гусеницы заставляет трактор поворачивать в нужную сторону.

Этап 2: Установка Силовой Линии

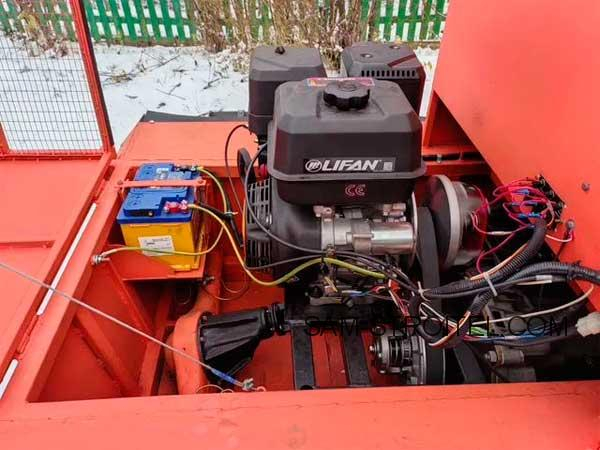

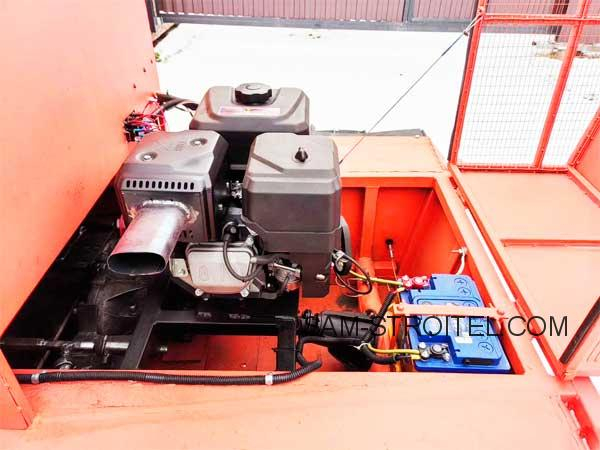

Двигатель: Закрепите двигатель Lifan 20 л.с. на жесткой монтажной плите.
Трансмиссия: Соедините двигатель с КПП ВАЗ-2109 через ременную или цепную передачу, понижающую обороты.
Редукция: От КПП идет передача на главные оси. Важно обеспечить надежную защиту трансмиссии от снега и грязи.

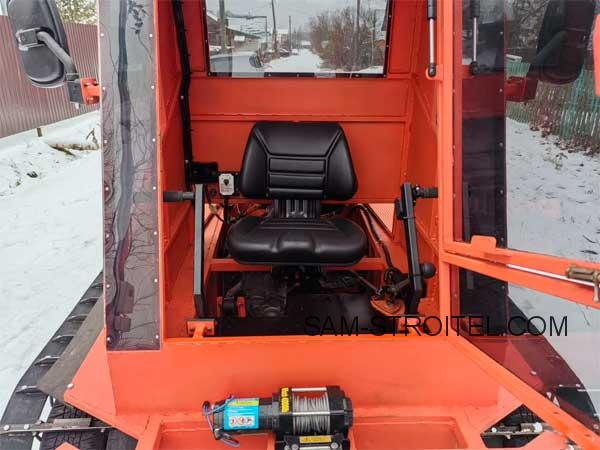

Аккумуляторы: Установите две аккумуляторные батареи (как на фото 5.jpg) для питания стартера, лебедки и света.

Этап 3: Монтаж Навесного Оборудования и Кабины

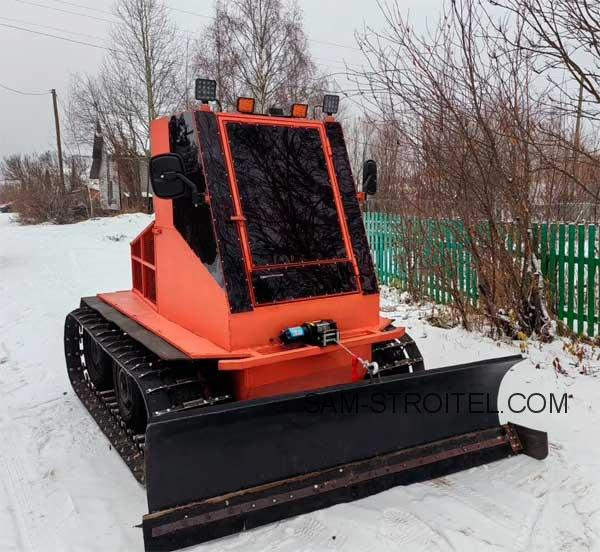

Отвал: Изготовьте снегоуборочный отвал из толстого стального листа.
Лебедка: Закрепите лебёдку для подъёма отвала на передней части рамы. Трос пропускается через блок для изменения направления усилия.

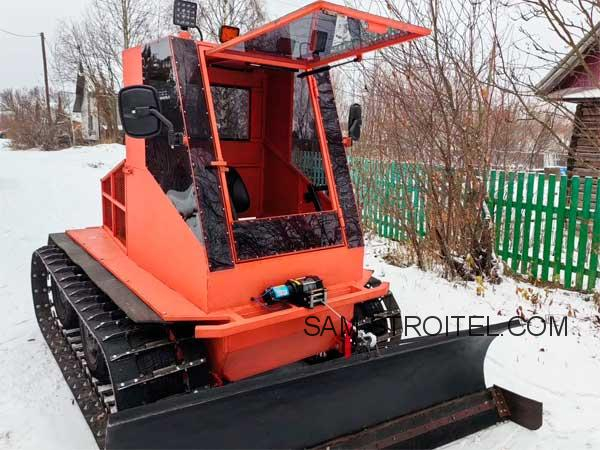

Кабина: Соберите каркас кабины. Использование откидного ветрового стекла (как на фото 7.jpg) обеспечивает легкий доступ к моторному отсеку и удобство посадки.
Электрика: Подключите свет (фары на кабине), лебедку, зажигание и приборную панель.

💡 Лайфхак от Мастеров: Оптимизация Дифференциального Поворота

При использовании дифференциального поворота с тормозными суппортами, часто возникает проблема избыточного нагрева тормозных дисков при длительной маневренной работе. Лайфхак: Используйте не автомобильные, а квадроциклетные или мотоциклетные суппорта, которые имеют более эффективное охлаждение и более жесткий механизм. Кроме того, установите ручной стояночный тормоз на каждую гусеницу (через отдельные рычаги), что позволит более точно дозировать усилие при повороте на низкой скорости.

🎙️ Мнение Эксперта: Оценка Проекта

Мы попросили инженера-механика, специализирующегося на малой сельскохозяйственной технике, оценить данный проект.

Эксперт: Павел К. (Инженер-конструктор)
«Данный самодельный гусеничный минитрактор — это грамотный пример инженерного минимализма. Использование двигателя Lifan 20 л.с. и КПП ВАЗ-2109 — это золотой стандарт для самоделок: доступно, надежно, ремонтопригодно. Особо отмечу реализацию дифференциального поворота с помощью суппортов. Это бюджетное и крайне эффективное решение, которое обеспечивает маневренность, сравнимую с заводскими мини-тракторами. Единственный совет — обязательно предусмотреть съемные боковые панели для легкого обслуживания двигателя и трансмиссии, а также использовать высококачественную профильную трубу для рамы, чтобы избежать деформаций при работе с тяжелым снегом.»

📝 Цитата: Мотивация для Самоделкиных

«Лучший инструмент — это тот, который ты сделал сам. Он не только выполняет свою работу, но и наполнен твоей идеей, твоим трудом и твоей гордостью.» – Народная мудрость самоделкиных.

❓ Ответы на Популярные Вопросы (FAQ) о Самодельных Мини-Тракторах

Q1: Сколько примерно стоит собрать такой мини-трактор-снегоуборщик?

A: Стоимость сильно зависит от того, сколько запчастей и других компонентов у вас уже есть, в 2-3 раза дешевле, чем покупка нового заводского аналога.

Q2: В чем преимущество гусеничного хода перед колесным для снегоуборщика?

A: Гусеничный ход обеспечивает значительно лучшую проходимость и более низкое удельное давление на грунт. Это критически важно при работе с глубоким, рыхлым снегом. Колесный мини-трактор, даже с цепями, может легко забуксовать, в то время как гусеничная машина продолжит движение. Гусеницы также дают лучшее тяговое усилие.

Q3: Насколько сложен в настройке дифференциальный поворот с суппортами?

A: Настройка несложная. Главное — обеспечить равномерный ход тросов и одинаковое усилие прижима суппортов на обе стороны. Регулировка должна быть такой, чтобы при нажатии на один рычаг, соответствующая гусеница останавливалась плавно, обеспечивая мягкий поворот.

Q4: Какой тип света (фар) лучше использовать на снегоуборщике?

A: Рекомендуется использовать светодиодные (LED) фары (как на фото). Они обладают низким энергопотреблением (что важно для бортовой электрической системы), высокой яркостью и долговечностью. На снегоуборщике стоит установить как минимум 4 фары: две для ближнего обзора рабочей зоны отвала и две для дальнего освещения пути.

🧭 Совет: Уход и Обслуживание После Сборки

Защита Электрики: Учитывая, что машина работает в условиях высокой влажности (снег, лед), крайне важно обеспечить максимальную герметизацию всех электрических соединений и блока управления лебёдкой. Используйте термоусадочные трубки и водонепроницаемые клеммы.

Антикоррозийная Обработка: Тщательно покрасьте раму из профильной трубы и кузов. Используйте грунт и двухкомпонентную краску, особенно в местах сварных швов и крепления отвала.

Контроль Гусениц: Регулярно проверяйте натяжение гусениц. Слишком сильное натяжение увеличивает нагрузку на двигатель и подшипники, а слишком слабое может привести к соскакиванию.

Заключение: Мощный Инструмент для Вашего Хозяйства

Самодельный мини-трактор-снегоуборщик, построенный с использованием запчастей ВАЗ и двигателя Lifan 20 л.с., является ярким примером того, как смекалка и доступные материалы могут создать высокоэффективную технику. Он не только справляется с самыми сложными зимними задачами благодаря гусеничному ходу и мощному отвалу, но и приносит своему создателю огромное удовлетворение. Это инвестиция, которая с лихвой окупится чистыми дорогами и сэкономленным временем.
