Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.
Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.
Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.
Виды электрических соединений клеммником
Содержание статьи:
Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана
Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.
Различают следующие виды «зажимов»:
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

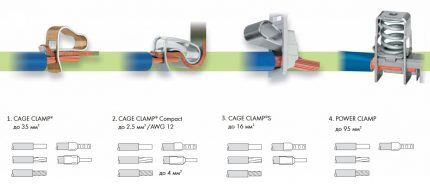

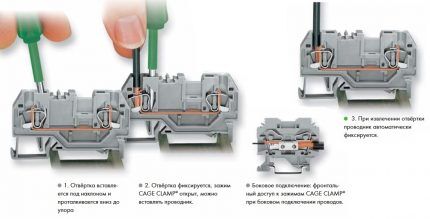

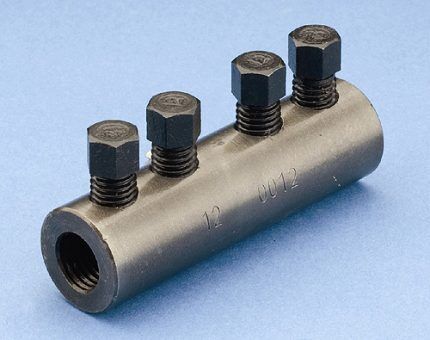

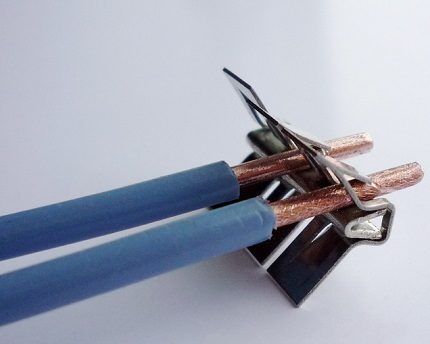

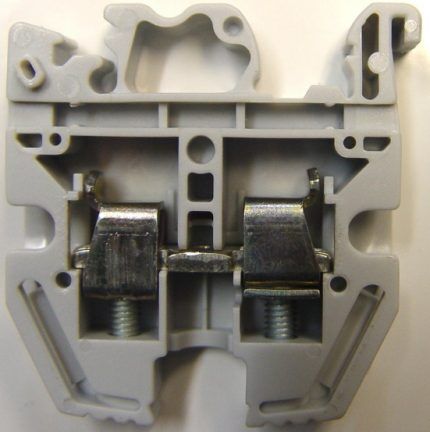

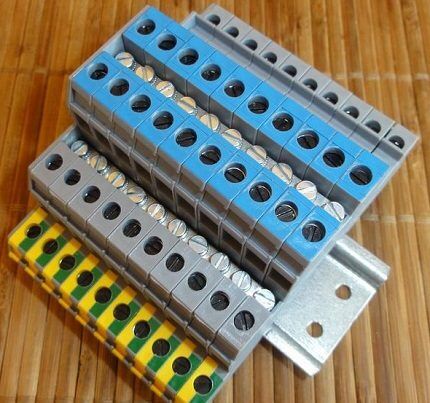

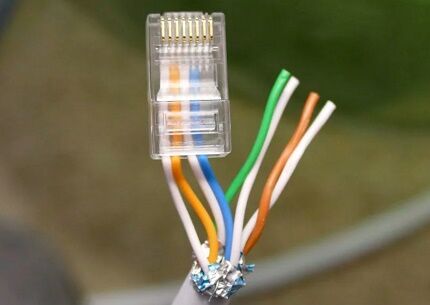

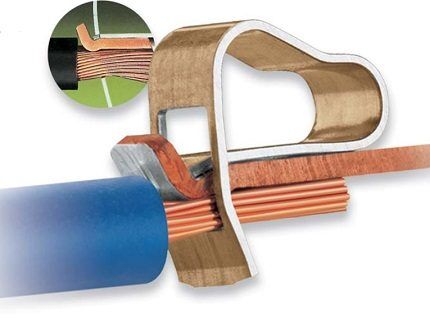

Галерея изображенийФото из Разработка клемм и внедрение их в сферу монтажа электропроводки существенно облегчило участь электриков и помогло повысить качество соединений Использование клемм предоставляет возможность быстро создавать устойчивые к нагрузкам соединения, к тому же защищенные от влаги и пыли Клемма плотно прижимает токоведущую жилу к контактной площадке. В итоге нарушения и ослабления контакта практически исключены Клеммы применяют не только при формировании линейных соединений, но и при подключении приборов освещения и электропитания Начинающим электрикам и самостоятельным домашним умельцам клеммы просто необходимы. Они позволяют многократно выполнять операцию подключения при обнаружении ошибок В ряду приспособлений, предназначенных для облегчения и ускорения монтажа электропроводки, множество различных видов. Различаются они конструкцией и способом установки Для установки клеммы не нужен ни паяльник, ни сварочный аппарат. Вся работа производится вручную с предельно высокой скоростью и точностью Клеммную колодку можно использовать в соединении нескольких линий, при этом сгруппировать провода, чтобы рационально организовать электропроводку Инструменты и приспособления для электромонтажаФормирование прочных защищенных соединенийОбеспечение плотного прижимания жилыПрименение клемм в подключении приборов освещенияПомещение клемм в корпус приборовКлеммные зажимы для электропроводкиНажимные модели клеммниковКлеммные колодки для сложных соединений
Вариант #1 — «ножны»
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

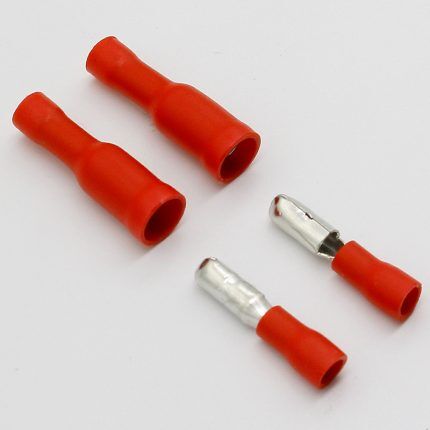

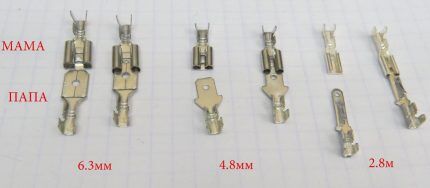

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.
Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вариант #2 — кольцевые

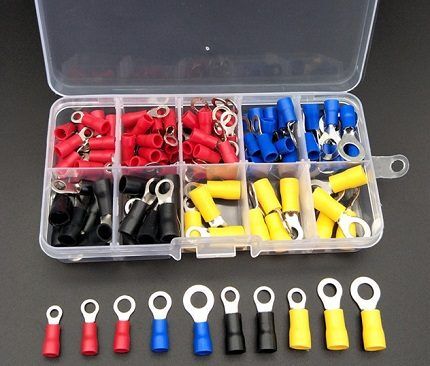

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.
К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.
Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость
Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.
Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.
Вариант #3 — штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.
Вилка маркиру
